2017 전국체전 수상스키장
조회수
1,071
작성자
창조ENG
작성일
17-10-27 14:20

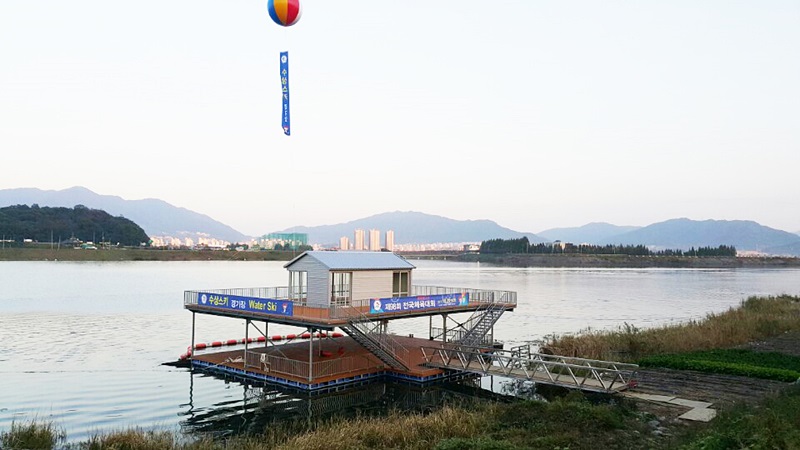

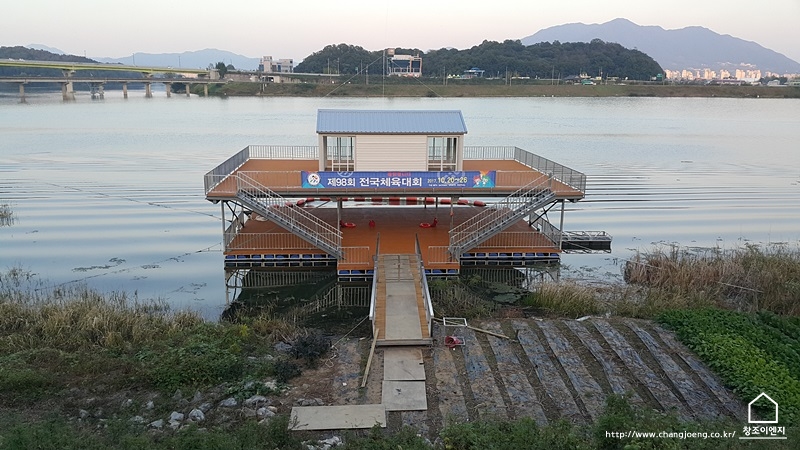

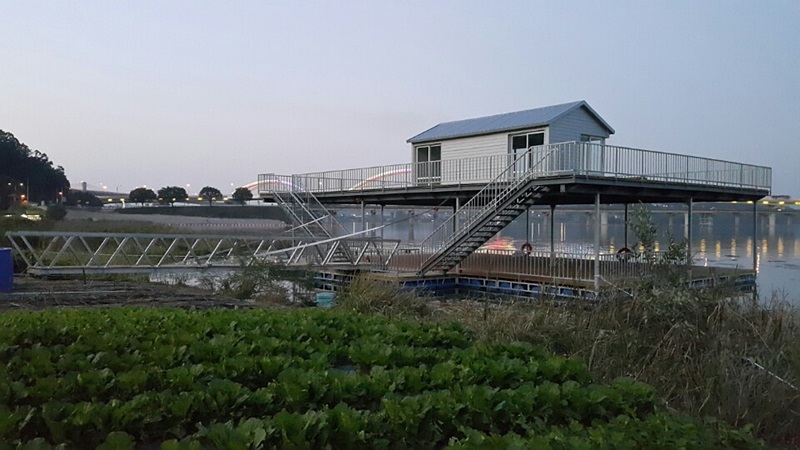

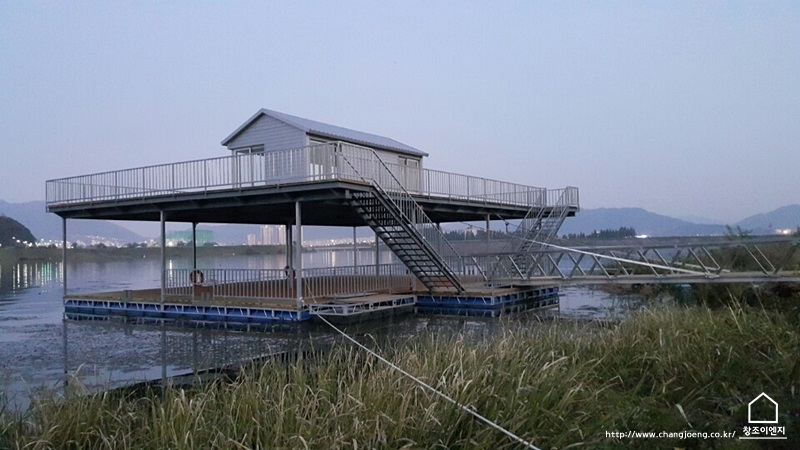

2017 전국체전 수상스키장

충청북도 충주시 탄금호 국제조정경기장  2017.08~2017.09



전국제전을 한달 앞두고 시작된 공사.
짧은 공사기간으로 인해 오차나 오류가 없어야 했습니다.
다행스럽게도 현장 투입 후 비가 적었고 시공팀원들이 열심히 일한 덕분에
공사 기간내 수상스키장제작을 마무리할 수 있었습니다.

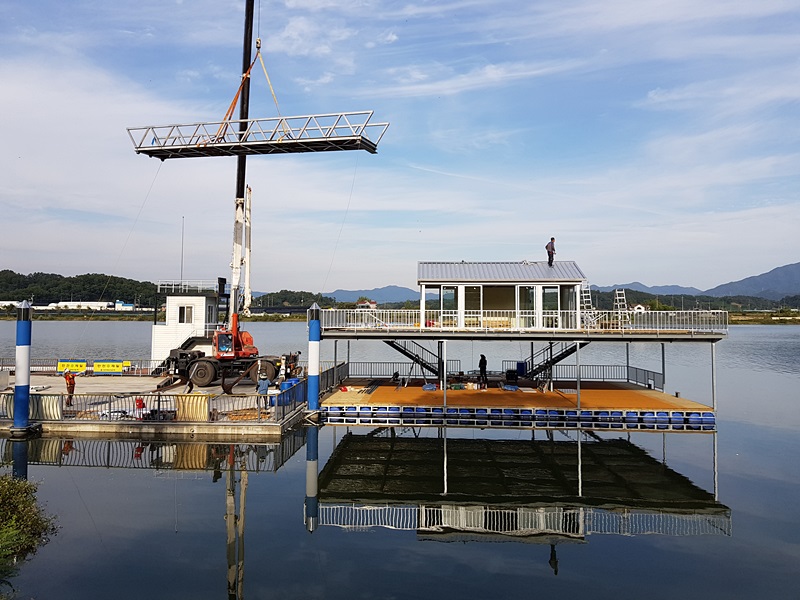

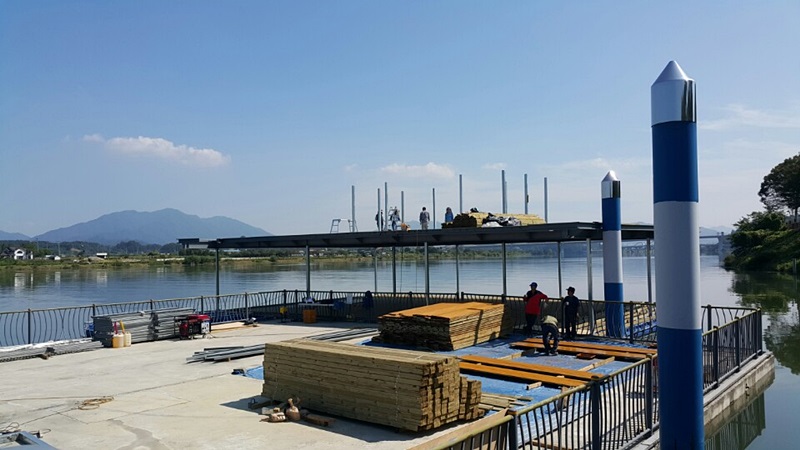

이번 수상스키장/수상구조물 제작은 전국체전 수상스키 대회시에
심판들이 머물며 경기관리를 위한 선착장 시공이었습니다.

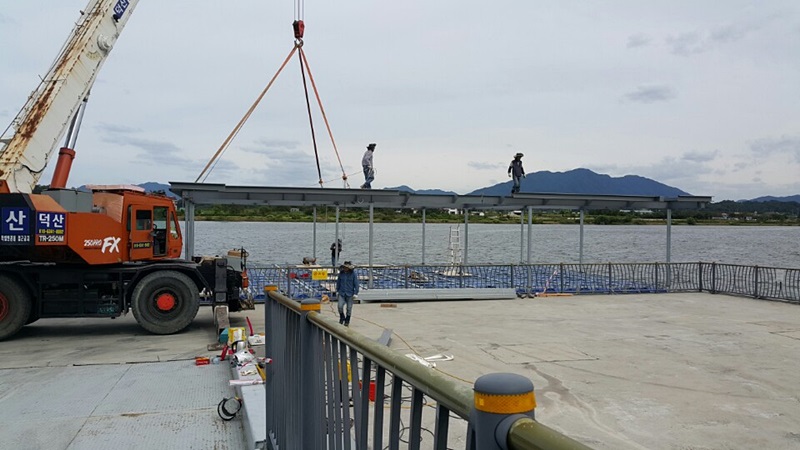

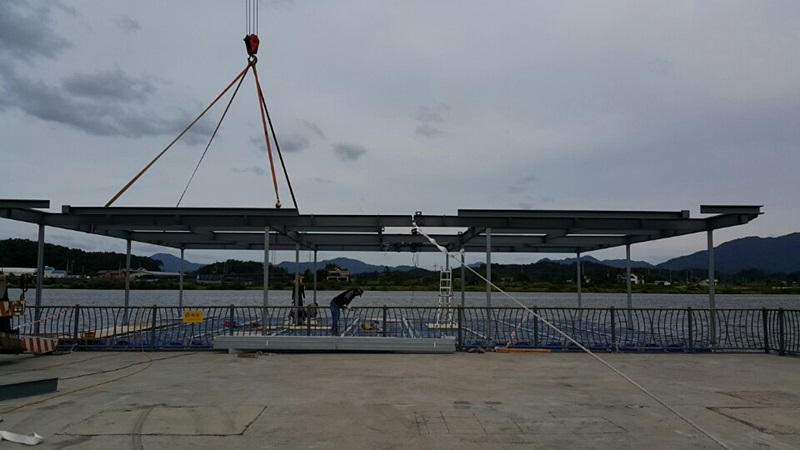

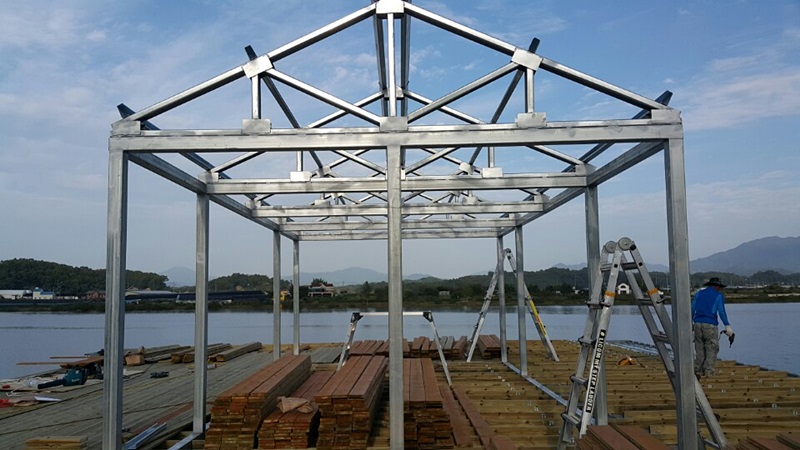

육상에서 사용되는 일반 H빔과는 달리 수상에서는 부력 및 하중이 중요하므로
경량H빔을 사용하였고, 경량H빔 덕분에 튼튼하고 모던한 느낌을 주었고

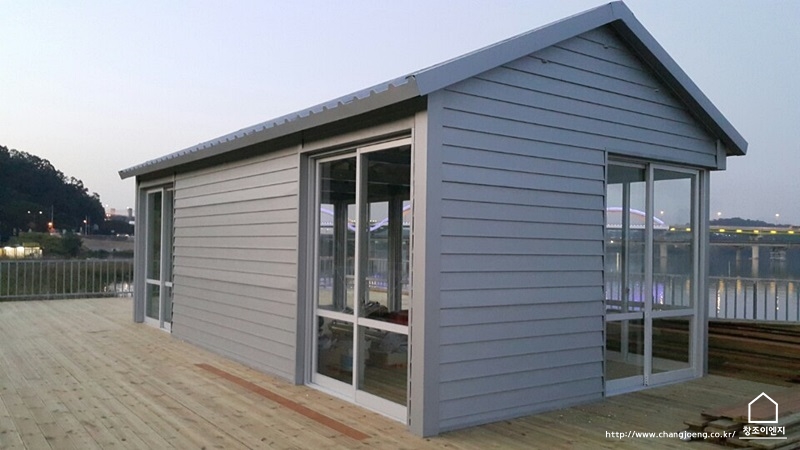

심판실은 경량판넬과 알루미늄샷시로 제작하였습니다.

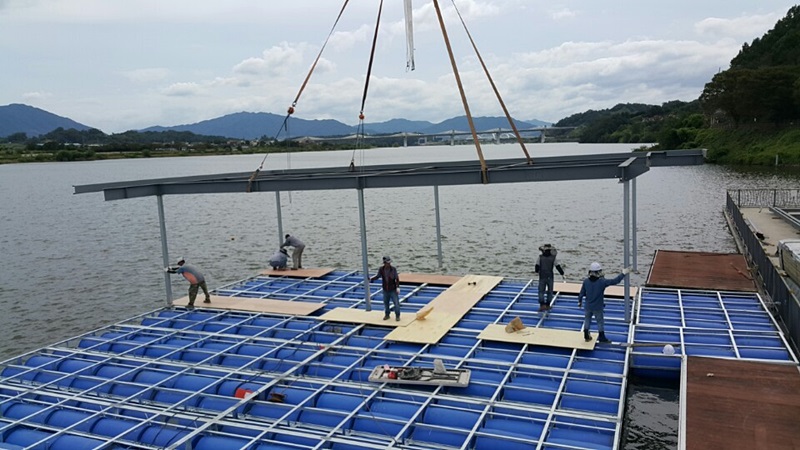

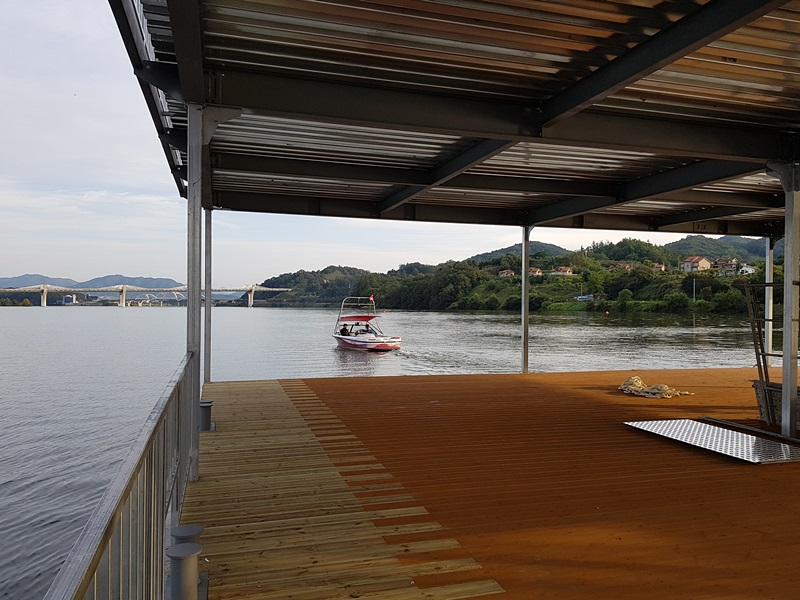

데크플레이트와 H빔을 적용하여 튼튼한 구조로 시공되었습니다.

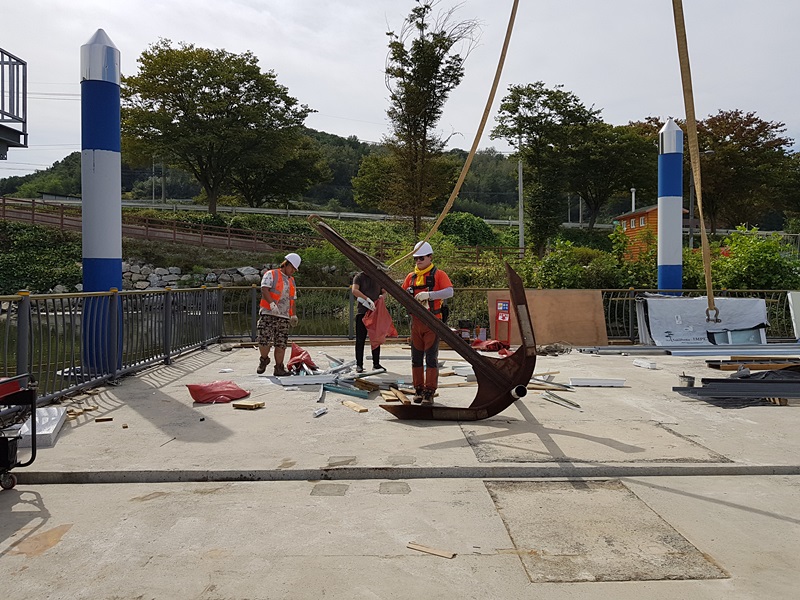

또한 기둥사이를 형강브레싱으로 시공하고, 수중에서는 200kg 닻으로 고정하였습니다.

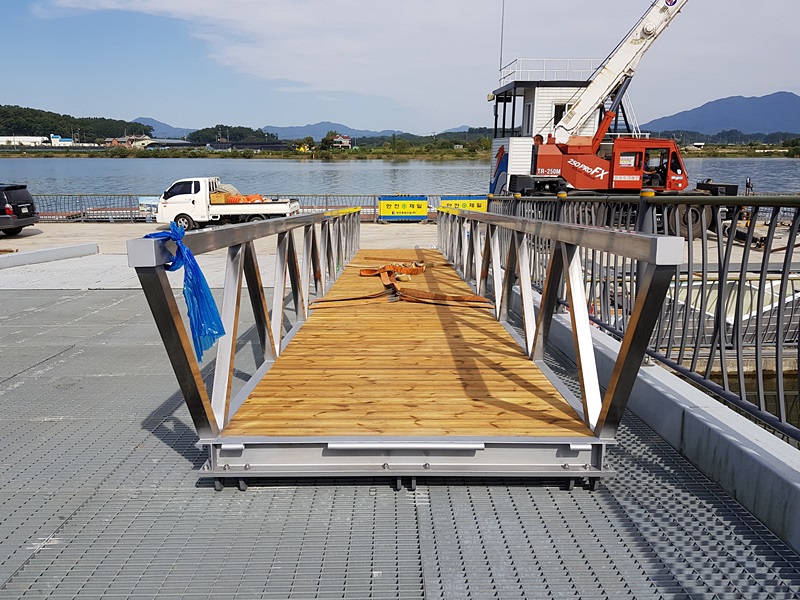

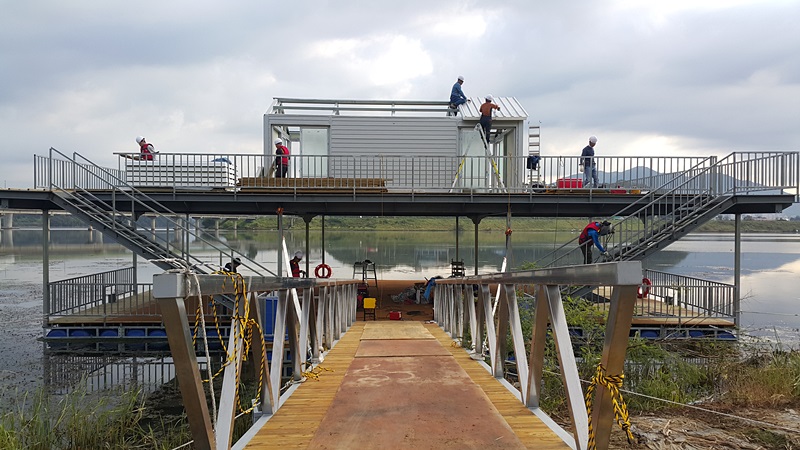

연결도교는 스텐레스 재질로 제작했습니다.

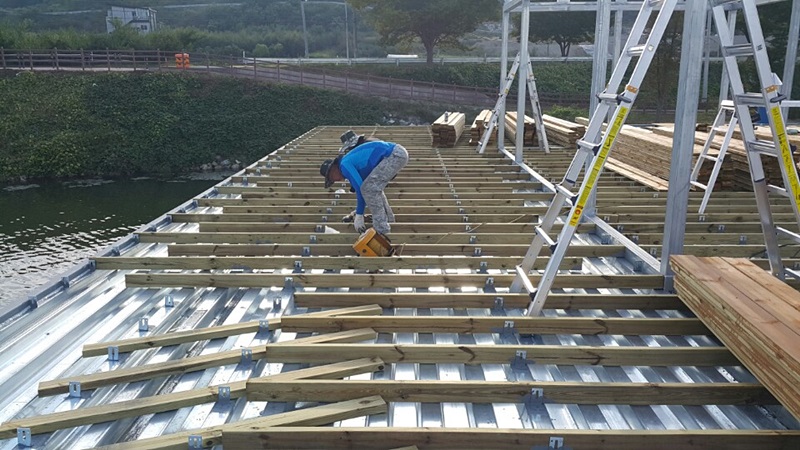

3층구조는 건축용 데크플레이트 1.6를 아연용융도금 하여 제작하였어요

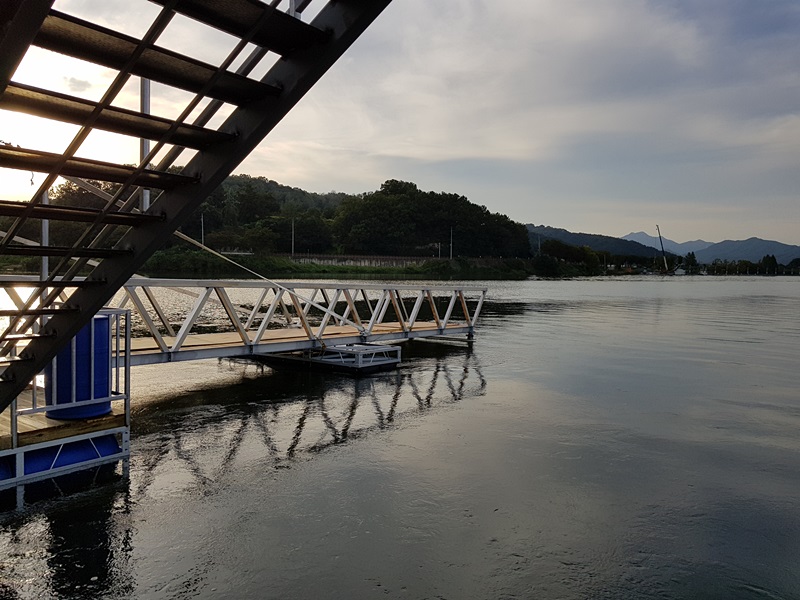

수변에서의 난간형태는 안전을 고려하여 넘어가기 쉽지않도록
수직으로 시공하였으며, 계단은 부식되지 않는 아연각관으로 시공했습니다.




닻 시공을 위해 수중에서 이동중 암초에 걸려 공사가 난관에 부딪혔으나,
긴급히 호이스트가 있는 푼툰바지선과 잠수부를 동원하여
무사히 안전하게 시공했습니다.
장비를 대여해 준 신상척사장님께 고개숙여 감사드립니다.
