알루미늄 부력재
조회수
2,230
작성자
최고관리자
작성일
19-12-23 11:12

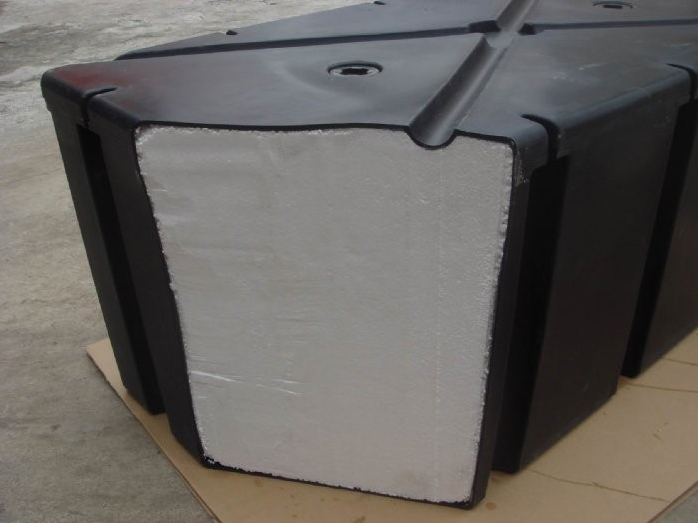

강화PE푼툰의 장점은 회전몰드 방식에 의해서 빈틈없이 PE박스를 만들고,
플라스틱 재질이므로 햇빛 등 자외선으로 삭기 전에는 몇년 내 부식없어서 좋고
내부에 EPS(스티로플)를 충진하여 형태도 잘 유지하고 있어서 많이 사용하는 부력재 입니다.


저희도 하중을 많이받지않는 부잔교나 임대시설에는 사용하는 부력재 입니다.

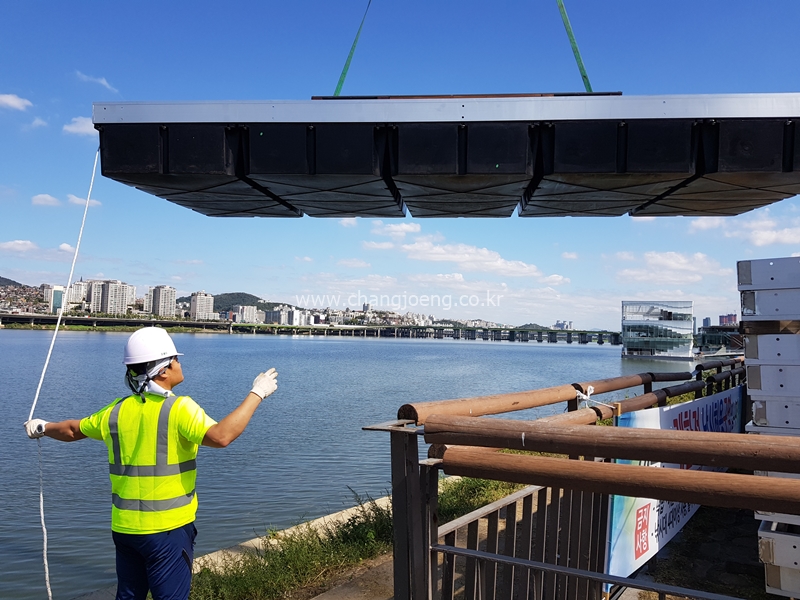

아래는 2019 전국체전 임대선착장 시공 사진입니다.



하지만 강화PE푼툰을 사용한 계류장의 경우 부력을 상실하는 경우가 발생합니다.
고하중의 상부구조물이 있고 겨울에 얼음이 강하게 어는 지역 등에는 여러가지를 고려하여야 합니다.
계속된 흔들림으로 연결볼트 부위가 파손되고 동파로 볼트가 밀리는 등으로 인해서 부력을 상실하는
경우가 발생합니다.

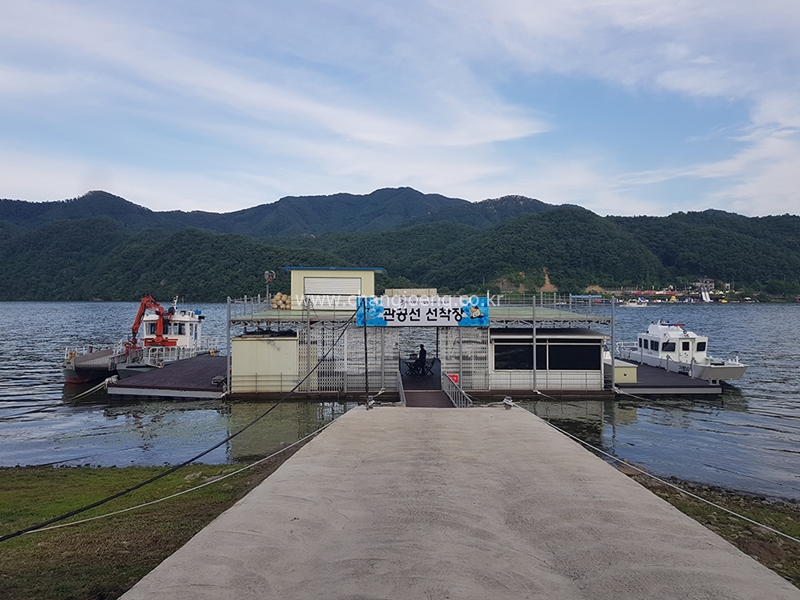

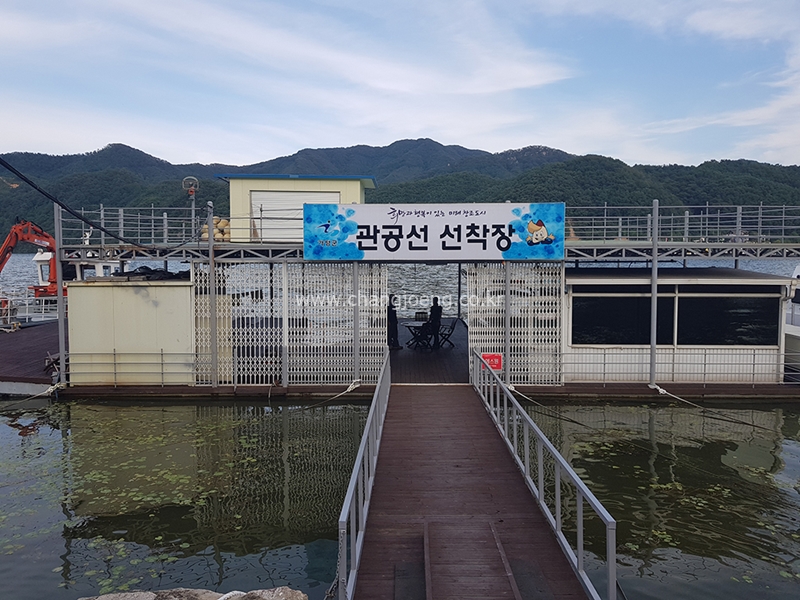

선착장이 건현이 많이 낮아진 상태입니다68bc3f655bc5f54299361cc155455691_1577067038_24.jpg

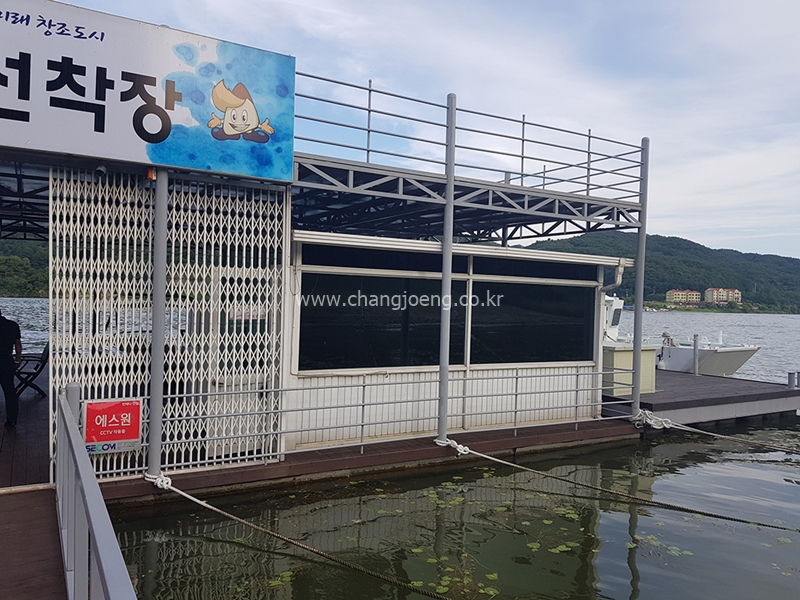

사용 하다보면 가구 및 시설등으로 사용하중이 계속늘고 물을먹고 미생물이 달라붙어 건현이 낮아집니다..68bc3f655bc5f54299361cc155455691_1577067038_32.jpg

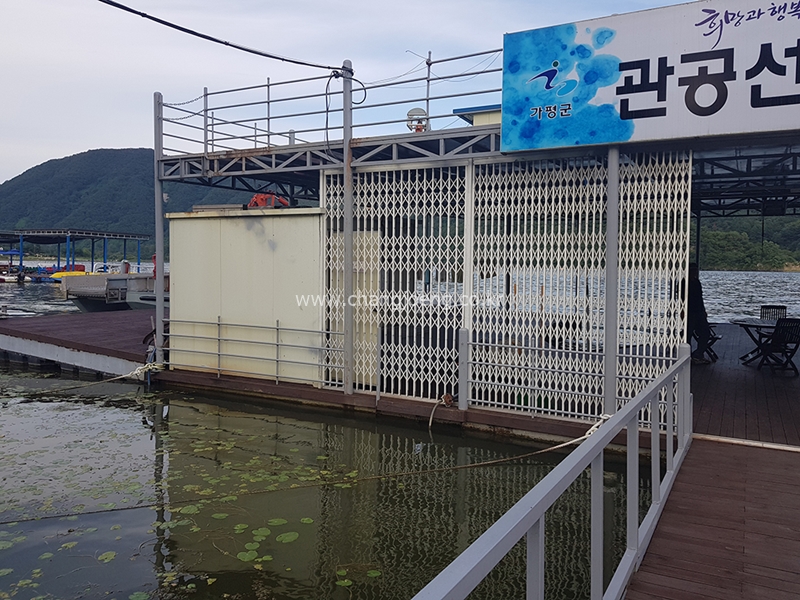

발뻣고 잘수있게 튼튼한 알루미늄 부력재로 안전하게 시공하여 선착장 건현을 올려 놓켔습니다ㅎ68bc3f655bc5f54299361cc155455691_1577067038_47.jpg

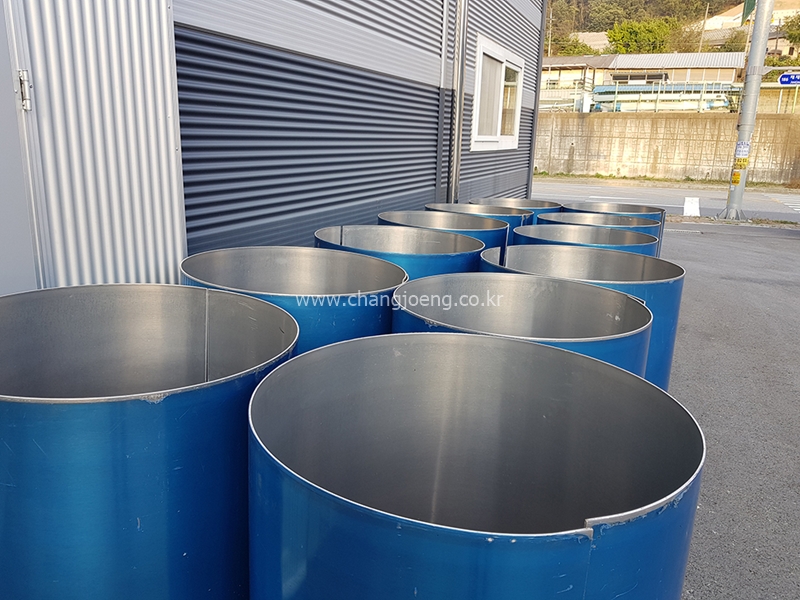

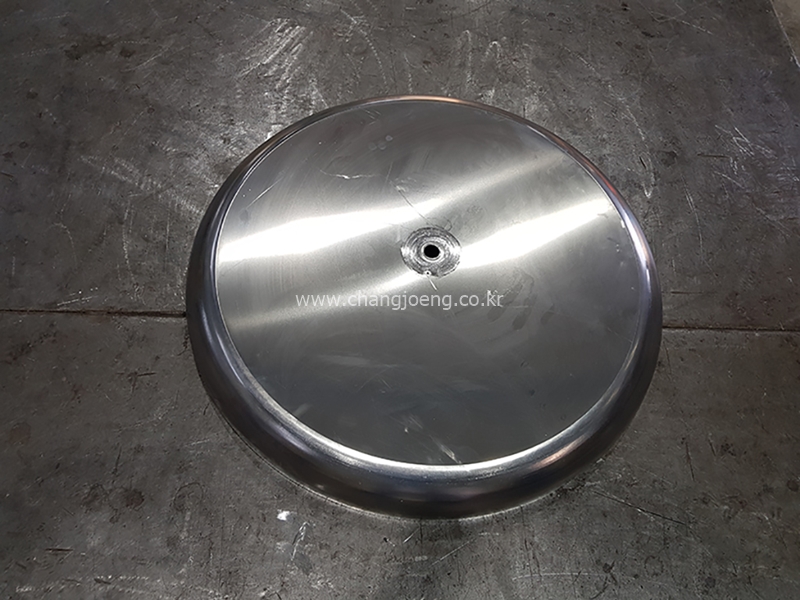

알루미늄 부력탱크 제작을 위한 자재입니다.68bc3f655bc5f54299361cc155455691_1577067038_54.jpg

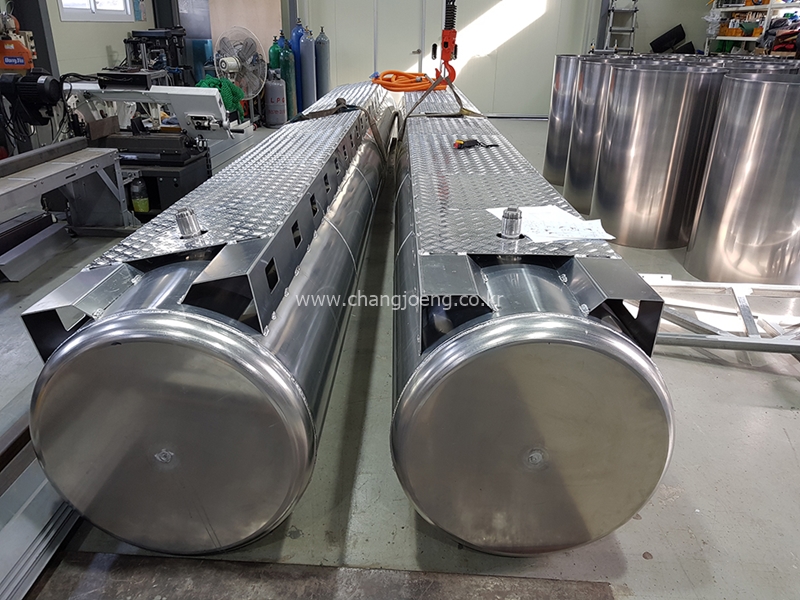

알루미늄판을 가공합니다

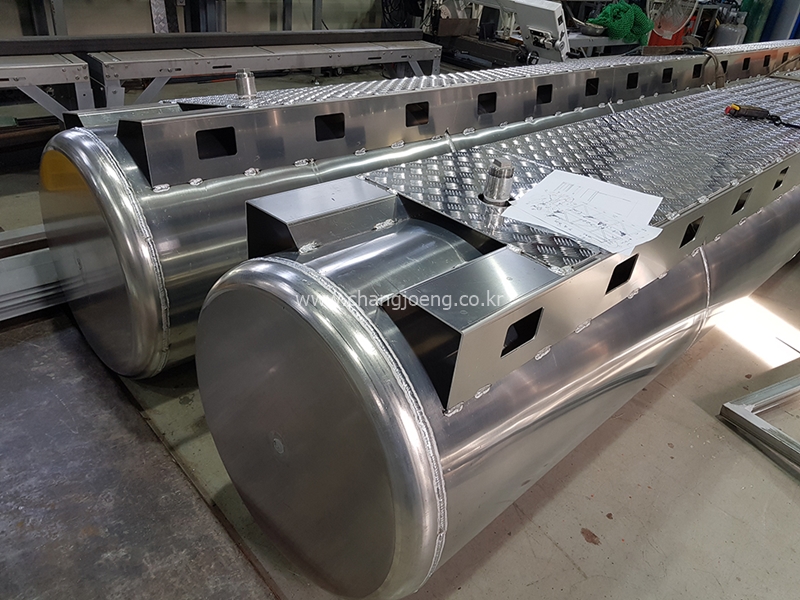

상부는 방부목이 아닌 체커판으로 마감합니다.68bc3f655bc5f54299361cc155455691_1577067038_78.jpg

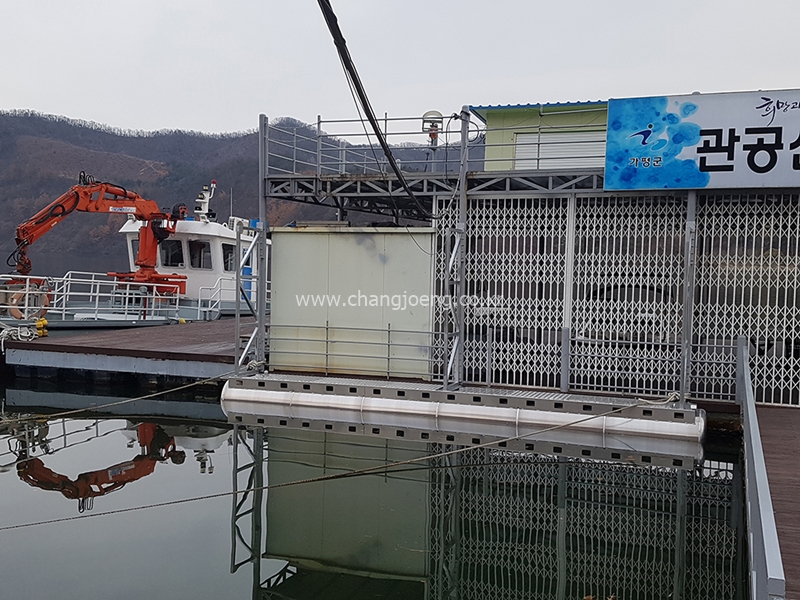

부력탱크를 시공하여 25센티이상 부력상승하여 보조 부력재도 끌어올려 수평을 맞춤니다68bc3f655bc5f54299361cc155455691_1577067038_86.jpg


PE재생드럼을 이용하는 경우도 있는데 주변 온도차에 의한 수축 팽창과 물의 수압으로 인해 시간이 지날수록
부력을 상실하는 경우가 발생하여 알루미늄 탱크를 시공하는것이 결국 경제적입니다.68bc3f655bc5f54299361cc155455691_1577067038_95.jpg

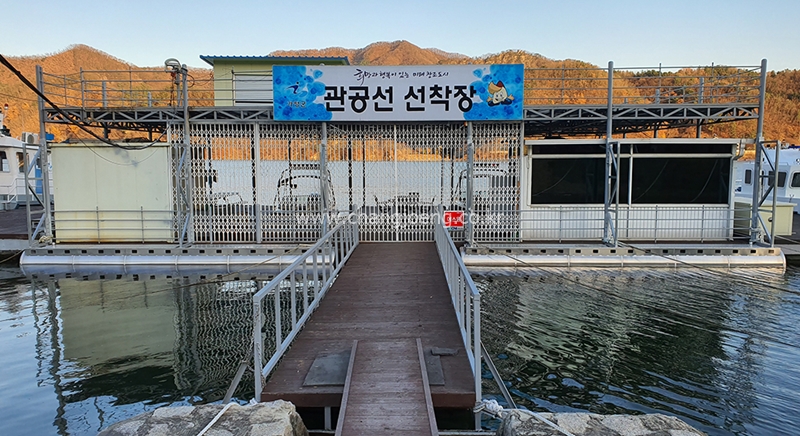

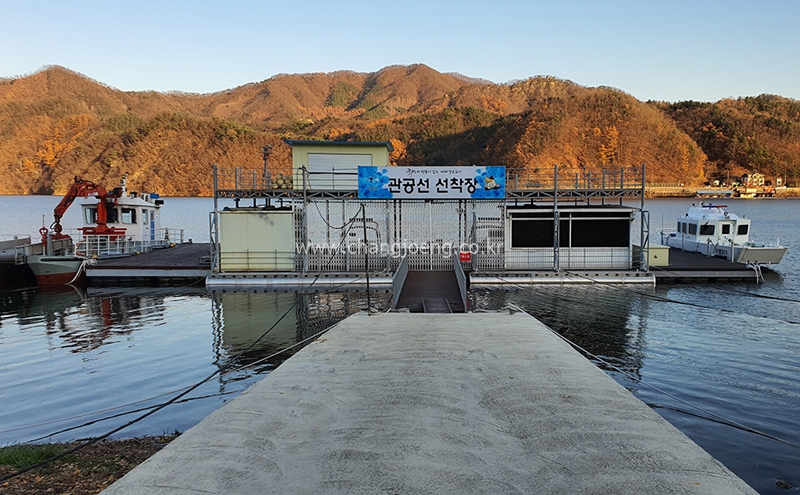

알루미늄 부력탱크을 이용하여 부력을 증강하여 안전하고 계류장 모습이 되었습니다.99d844586250543376061ecca0e993c7_1577163052_72.jpg
